Vivax-Metrotech vLoc3-DM Leitungssucher Rohre KKS

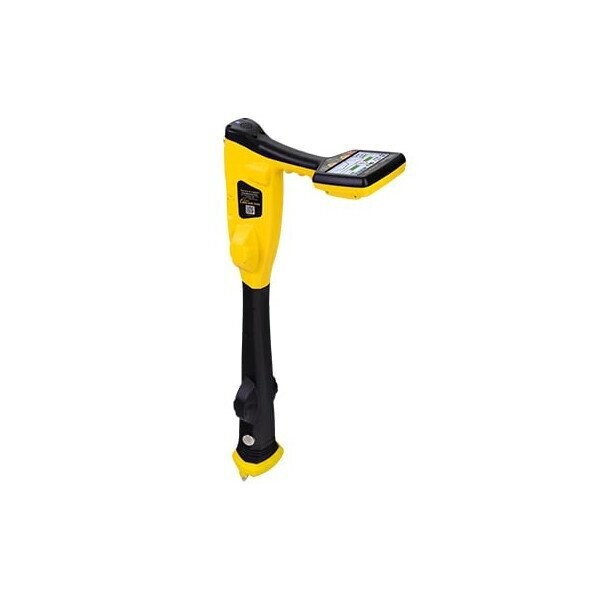

Vivax-Metrotech vLoc3-DM
Ortungs- und Fehlersuchgerät für KKS geschützte Rohrleitungen
Der vLoc3-DM Leitungssucher von Vivax-Metrotech wurde zur präzisen Lokalisierung von Rohrleitungen sowie zur Unterstützung bei der Bewertung von Rohrbeschichtungsfehlern entwickelt. Das Ortungssystem kann sowohl bei Übertragungs- als auch bei Verteilungsleitungen eingesetzt werden. In Verbindung mit dem vLoc3 A-Frame ist zudem eine komplette ACVG-Vermessung möglich.
Die Anzeige auf dem vLoc3-DM entspricht speziell den Anforderungen bei der Bewertung von Rohrleitungen. Die Daten erfasst der Empfänger in Echtzeit. Die Walk-Back-Funktion hebt die Position des Bedieners auf dem Diagramm hervor und ermöglicht es zu einem auffälligen Standort zurückzukehren, welcher eine weitere Auswertung oder eine ACVG-A-Frame-Messung benötigt.
Mit zwei 3D-Antennen erkennt der Leitungssucher vLoc3-DM Signalverzerrungen und zeigt diese auf dem hellen Vollfarbdisplay an. Dafür erhalten Nutzen verschiedene perspektivische Ortungsbildschirme:
- Vektor-Modus für die vollautomatische Ortung, bei der auch neben der Leitung gelaufen werden kann.
- Live-Scan zur sofortigen Messung der Signalverzerrung.
- Draufsicht zeigt die relative Ausrichtung des Kabels in jedem Winkel.
Audio- und Vibrationsalarme können ebenfalls vom Benutzer konfiguriert werden, um vor flach verlegten Leitungen, Signalüberlastung, Freileitungen und übermäßigen Schwingungen zu warnen.
Der optional erhältliche 150-Watt-Sender Loc-150Tx wird verwendet, um einen Signalstrom an das Anodenbett anzulegen. Der Sender ist so ausgelegt, dass er von CP-Stationen (Cathodic Protection), Wechselstrom oder externem Strom gespeist werden kann, wodurch Batterien überflüssig werden. Zwei Dreh-/Druckknöpfe ermöglichen den Zugriff auf Frequenzauswahl, Ausgangspegel, Menüinformationen und Aktiv-/Standby-Modus.
Eigenschaften und Funktionen vLoc3-DM Leitungssucher
- 3D-Antennen, Bluetooth und GPS
- Abnehmbarer Niederfrequenz-Sensor
- Detaillierte Darstellung von Pipeline-Messungen
- Direkte Anzeige von Signalstörungen auf dem Display
- Konfigurierbare Warnmeldungen mit Vibrationsalarm
- Datenspeicherung von 50 Millionen Datensätzen
- Daten speichern per App oder in der Cloud
- Sonnenlichttaugliches 4,3″-Display mit autom. Hintergrundbeleuchtung
- Robustes, ergonomisches ABS-Gehäuse mit IP65
- Li-Ionen Akkupack oder sechs AA-Batterien
- USB-Anschluss für Datendownload und Software-Updates
- Zubehörbuche (Plug&Play) für Ausleseantenne, A-Frame, 12V Kfz-Ladekabel
Technische Daten
| Gehäuse | Robustes thermoplastisches Gehäuse (ABS) |
| Gewicht / Abmessungen | 2.1kg / 321mm x 124mm x 676mm (LxBxH) |
| Display | 4.3’’/10cm transmissives 16-bit Farbdisplay, 480 x 272 Pixel, hochauflösend |
| Stromversorgung | Li-Ionen Akkupack mit 100-240V AC Ladegerät Sechs AA Alkaline Batterien |
| Betriebszeit | Lithium-ion Akku: 27h bei 21°C und typischer Anwendung Alkaline Batterien: 12h bei 21°C und typischer Anwendung |
| Frequenzen | Wählbare Frequenzen – 98Hz bis 200kHz Passiv Stromortung – 50Hz und 60Hz / Passiv Radioortung – 22,7kHz, 10kHz Bandbreite Signal Richtung (SD) – zeigt die Stromrichtung des gesendeten Signals Fehlerortung: 3/6Hz und 4/8Hz |
| Signal-Darstellung | Fehlerortung, Fehlerortung mit A-Frame, Klassische Anzeige (Balkendiagramm), Live-Scan, Draufsicht (Richtungsunabhängig),Vektor- Bildschirm (Seitlicher Versatz & Tiefe), Sondenortung |
| Schutzklasse | IP 65 |
| Datenspeicherung & -übertragung | 50 Millionen Aufzeichnungen – einschließlich Tiefe, Strom, Frequenz, Verstärkung, Signalstärke, Ortungsmodus, GPS Koordinaten, Datum und Uhrzeit (Wenn Bluetooth und GPS aktiv) Datendownload für den Empfänger per MyLocator3 Software. Speichern als .xls, .txt, fhp, .kml Datei |
